項目簡介:擬建工程為鄭濟高鐵濮陽東站片區開發項目樞紐一期工程核心區配套道路橋涵工程,位于濮陽市鄭濟高鐵濮陽東站片區。廣場高架橋?yàn)殄ш栒局饕涮自O(shè)施,供站房上下客流使用,橋梁與濮陽站房平臺銜接,并通過高架匝道與兩側市政道路連接。橋梁工程包括主線橋:起點樁號為K0+18.19,終點樁號為Z3K0+27.711,孔跨布置為:(3×20.579)m +(3×20.579)m +(2×24+25.3+2×24)m +(25.6+24+18+24+25.6)m +(2×24+25.3+2×24)m+(2×19.5)m+(3×20.481)m +(26+27+20)m+(3×20)m+(3×20)m+(2×20)m,共11聯;框架橋:Z1-Z5匝道橋;框架橋:永寧街K0+340框架橋、崇禮路K1+328框架橋、Z5匝道K0+302框架橋。橋梁包含28聯、95跨,其中鋼箱梁3聯7跨、預應力混凝土箱梁7聯26跨、鋼筋混凝土現澆梁18聯62跨。根據橋?qū)挿謩e采用單箱單室、單箱雙室、單箱三室及單箱四室斜腹板截面,懸臂有2.0m、1.5m兩種,梁高有1.6m和1.4m兩種。

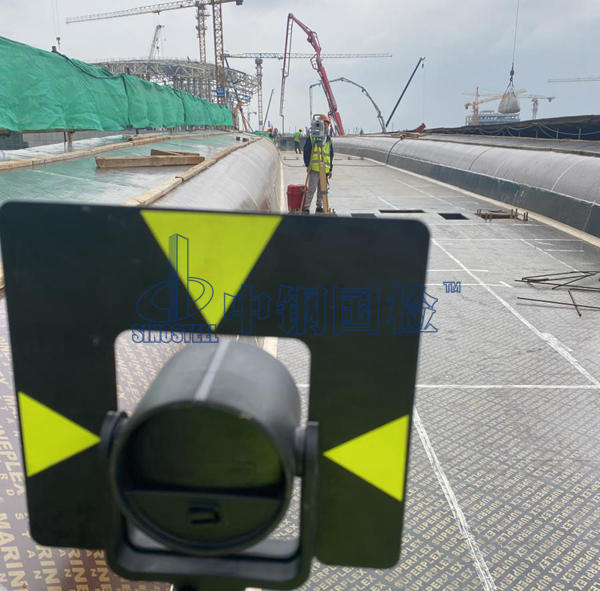

檢測內容: 使用有限元分析軟件Midas/Civil2019對結構進行計算復核、采用電子水準儀、TS60I全站儀進行橋面標高、軸線監控,采用振弦式應變計法進行應力應變監控。
檢測參數: 結構線形、應力應變、架體軸力、支架位移、橋墩沉降。
取得成果:中鋼國檢準確提供箱梁施工安裝坐標與高程,為保證橋梁施工安全和質量提供安全可靠 的技術服務,使得結構內力、結構線形偏差符合設計規范要求。
